Продам: автоматический установщик SMD компоненто в Москве

Подобрать кредит

29 апреля 2022 г. в 06:06 объявление № Т-27401263

Написать Связаться
avatar Максим

id: 6159332 зарегистрирован 25.04.2022

Основные особенности:

Установщик электронных SMD компонентов HW-T6-64F (он же SMT660) – идеальная модель для мелкосерийного производства: быстрый, точный, гибкий и доступный по цене. Благодаря его цене, HW-T6-64F можно смело отнести к разряду самых доступных линейных установщиком.

— Гибкость системы. Быстрая переналадка с одного изделия на другое за счет быстросъемных питателей CL типа (разработка компании YAMAHA).

— Идеально подходит для мелкосерийного производства, и при увеличении количества машин в линии, то и для среднесерийного производства.

— Удобный и интуитивно понятный интерфейс программного обеспечения.

— Встроенное программное обеспечение для конвертирования данных c координатами при написании программ.

— Подача следующего компонента осуществляется только после забора предыдущего.

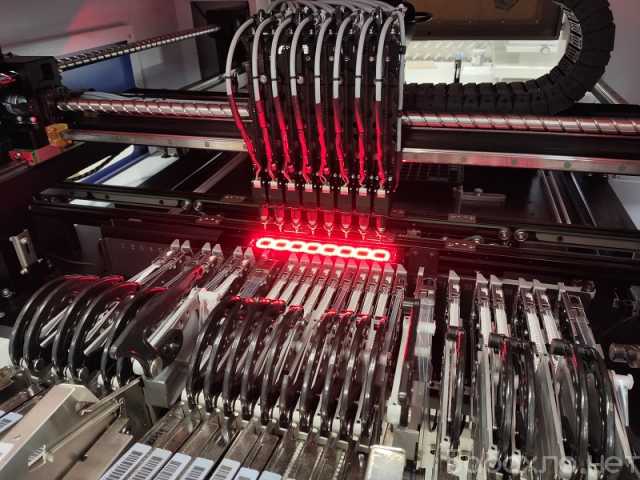

— 6 голов работают одновременно.

— Поворот установочных голов на 360°.

— Система контроля вакуума для определения наличия компонента на головке.

— Центрирование компонента (выравнивание на головке) осуществляется системой технического зрения в автоматическом режиме.

— 1 камера на голове (Fiducial camera) для распознавания реперных знаков на плате, обучения точек монтажа в ручном режиме, обучение точки забора компонентов.

— 6 камер для распознавания небольших компонентов.

— 1 камера для распознавания больших и сложных компонентов.

— Трехсекционный конвейер и SMEMA интерфейс для работы в автоматическом режиме в составе линии. В установщике одновременно могут находиться 3 платы (одна на входе, одна в зоне сборки, и одна на выходе).



Комплект поставки:

— Установщик HW-T6-64F;
— Монитор, клавиатура, мышь;
— Комплект вакуумных захватов;
— Комплект калибровочных насадок;
— Комплект для крепления матричного поддона;
— Корзина для сброса компонентов;
— Инструкция по эксплуатации.

6 причин купить установщик HW-T6-64F

Широкий спектр устанавливаемых компонентов;
Установка сложных компонентов, размер до 40*40мм, расстояние между центрами ножек 0,5мм. Опционально доступен электронный питатель для компонентов 0201.
Реально достигнуть скорости 9 600 комп/час для чип компонентов. Встроенный оптимизатор грамотно распределяет питатели и головки для достижения максимальной скорости.
Сервомоторы Panasonic и качественные ШВП с направляющими подняли точность позиционирования и свели к нулю пропуски шагов моторов.
64 питателя 8мм (38 спереди, 26 сзади), скорость распознавания чипов 30мс одновременно 6 головками. Скорость распознавания 100-пиновой микросхемы составляет всего 0,5 секунды.
Скорость написания программы – всего 15 минут (при наличии файла с координатами).

Модель HW-T6-64F
Максимальный размер платы 500*370мм
Количество установочных головок 6шт
Перемещение рабочих головок по оси Z 20мм
Скорость установки (максимальная) 12 000 комп/час
Скорость установки чипов (реальная) 9 600 комп/час
Точность монтажа 0,01мм
Демпфирование вакуумного захвата (подпружиненное сопло) 4,5мм
Электропитание 220В, 50 Гц, 500Вт
Питание сжатым воздухом 0,6-0,7 МПа
Режим распознавания компонентов Синхронный, всех 6-ти головок одновременно
Количество камер 6шт высокоскоростных, 1шт высокоточная, 1шт реперная;
Вес 500кг
Устанавливаемые компоненты 0201-40*40мм, шаг выводов ≥0,3мм (*для 0201 желательно использовать электронный питатель)
Число питателей 8мм 64шт (CL питатели YAMAHA)
Количество поддонов для микросхем 6
Доступные питатели 8мм, 12мм, 16мм, 24мм, 32мм, вибропитатель
Сервомоторы Panasonic
Линейные направляющие и ШВП Тайвань
Генераторы вакуума Высокоскоростные клапана, Япония
Габариты 1450×1370×1550мм
Управление системой Встроенный ПК
